产品名称：多功能性板房

品牌：泉城攻略

型号：QCMNQB-01

1.功能要求：可快速安装拆解，随意搭建各种房屋结构；具备门、窗结构，可满足真实破门、破窗动作训练。

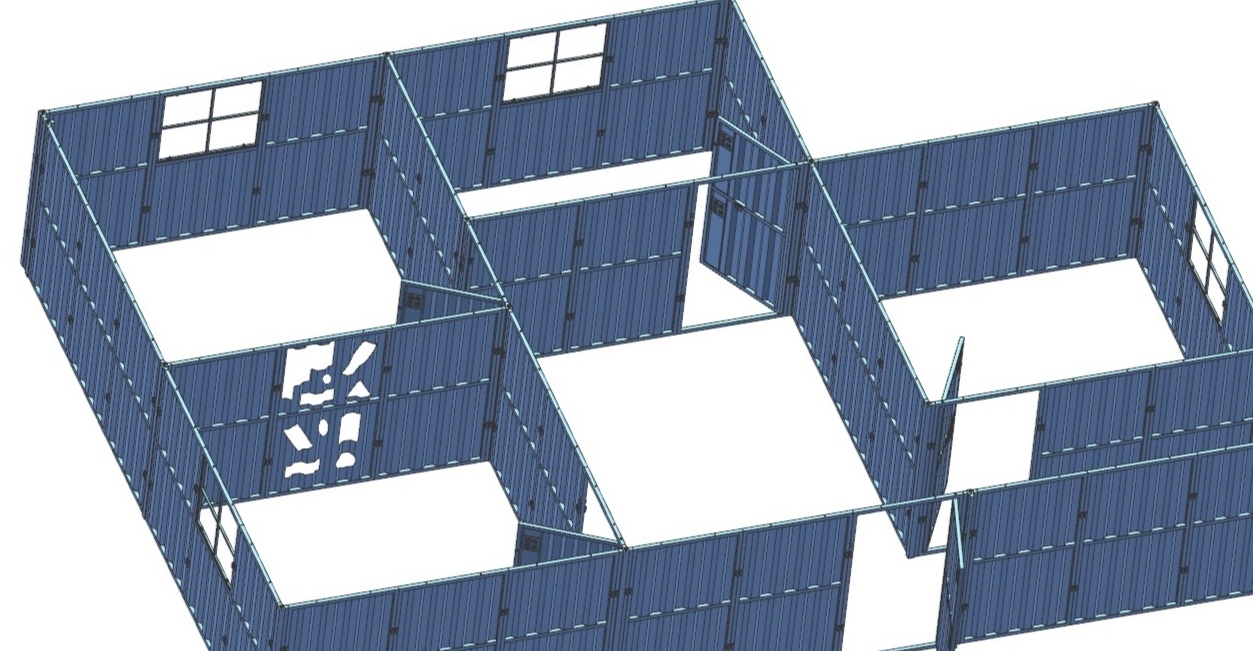

2.主要部件：每套模拟战术街区主要由主体墙板、战术功能墙板、战术射击墙板、战术门板、L型立柱、T型立柱、十型立柱、U型插销组成，各部件之间使用U型插销进行连接。

增加模拟定向爆破战术墙板，专为作战训练设计，用于模拟战场爆破环境，提供定向爆破效果，助力实战训练。

加配三角支撑架：有效固定墙体不易倒塌。

配手推车：方便托运器材，快速更省力。

送专用工具：橡胶锤；用于墙体矫正，也可配合U型插销进行连接使用。

3. 材质：

（1）主结构：所有类型墙板门板外内框、立柱使用镀锌碳钢管；U型插销为实心镀锌碳钢。

（2）中间墙体：主体墙板为镀锌瓦楞板，梯形波结构，波高为36mm，波宽78mm，板厚1.2mm±5%；战术功能墙板上部分为活动内框，可拆卸，可模拟窗口、卡槽可安装玻璃等，下部分为镀锌瓦楞板；战术射击墙板上下为镀锌瓦楞板，不同位置可开设10个不同大小射击口（数量、形状可根据要求定制）；战术门板内置可开合镀锌瓦楞板门面，门面安装开关拉手、限位磁力卡榫。

（3）型号尺寸：墙板门板内框使用镀锌碳钢管尺寸20mm×20mm×1.6mm；

所有类型立柱使用镀锌碳钢管尺寸40mm×40mm×1.6mm；

4. 重量、数量：

主体墙板28Kg、25面/套，战术功能墙板24Kg、5面/套，战术射击墙板24Kg、1面/套，战术门板36Kg、4面/套；L型立柱14Kg、10个/套，T型立柱17Kg、8个/套，十型立柱21Kg、1个/套；以上重量偏差±1Kg；

（2）U型插销0.4Kg、250个/套。

5.尺寸：

（1）所有类型墙板门板高：1960mm±50mm、宽：1100mm±10mm、厚：80mm±5mm；

（2）所有类型立柱高：1960mm±50mm、宽：110mm±5mm，L型、T型立柱厚：100mm±5mm、十型立柱厚140mm±5mm

3.整套投影面积：≥43㎡。

6.颜色：单色或迷彩色定制。

7.强度：

（1）连结强度任意两个组合单元连接后水平放置，

垂直方向承受250Kg静压力时，保持2min以上不变形，不脱钩；

水平方向承受1050Kg静压力时，保持2min以上不变形，不脱钩。

U型插销，抗拉强度≥650MPa；

（2）墙板弹体撞击强度：符合GA294-2001中5.6.3条规定的试验方法，对组合单元进行抗冲击强度试验，能承受2g铅弹以150m/s±10 m/s速度冲击，冲击后单元覆板不被击穿或破碎。

8.防腐性能：

经8h盐雾试验，其耐腐蚀等级10级；

主体及立柱主体结构采用镀锌方管焊接而成，材料符合GB/T13912-2002金属覆盖层、钢铁制件镀锌层的技术要求及试验方法。
